קטלוג תנורי צינור למעבדה מבית אמ.אר.סי.
ניתן לספק תעודת כיול של מעבדה מוסמכת על פי חוק.
כיצד לבחור תנור צינור:
טמפרטורה
רצוי לבחור תנור לטמפרטורה מקסימלית הגבוהה ב-100 מעלות צלזיוס מעל טמפרטורת העבודה של התנור,
ניתן לעבוד בטמפרטורה המקסימלית של התנור לפרקי זמן קצרים, עבודה ממושכת בטמפרטורה המקסימלית מקצרת את חיי גופי החימום.
אזור חימום אחד או 3 אזורי חימום
-בתנורי צינור אחידות הטמפרטורה המתקבלת במרכז התנור היא טובה ובקצוות יש ירידת טמפרטורה,
ניתן לשפר את אחידות הטמפרטורה לכל אורך התנור על ידי תוספת אזורי חימום בקצוות.
כלל אצבע-בתנור צינור עם אזור אחד אחידות הטמפרטורה הטובה (5+- צלזיוס)מתקבלת בשליש האמצעי של התנור,
בתנור של 3 אזורים אחידות הטמפרטורה הטובה של התנור (5+- צלזיוס) מתקבלת בשני שלישים האמצעיים של התנור.
-כמו כן סגירת הקצוות של הצינור בפקקים מבודדים מונעת בריחת חום מהקצוות ומשפרת את האחידות.
ככל שהצינור הפנימי בעל מסה תרמית גדולה יותר אחידות הטמפרטורה משתפרת.
-תנור גרדיאנט-יש תהליכים שדורשים יצירת הפרשי טמפרטורה לאורך הצינור, אז יש צורך בתנור גרדיאנט של מספר אזורי
חימום עצמאיים עם בידוד בין האזורים כדי לייצר הפרשי הטמפרטורה בין האזורים.

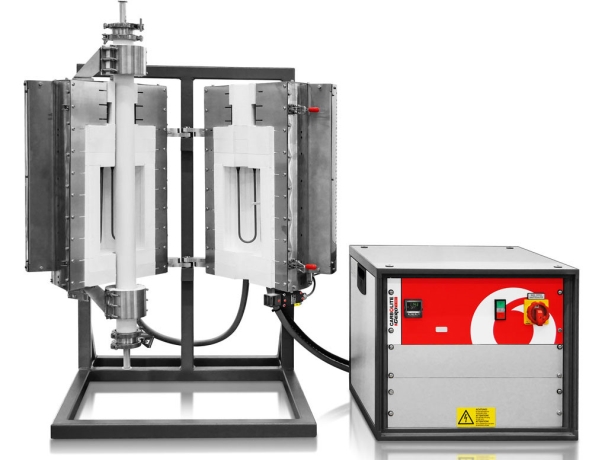

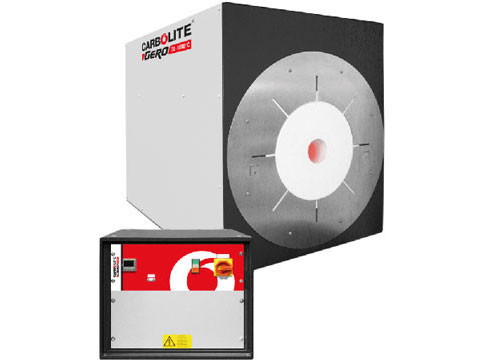

תנור צינור מאוזן או מאונך או משולב-מאוזן\מאונך.
תנורי הצינור מגיעים ללא צינור פנימי,גופי החימום ממוקמים מעגלית בתוך התנור כדי לחמם בצורה אחידה רדיאלית ואורכית את הצינור,
אותו תנור יכול לשמש לצינורות בקטרים שונים(עד לקוטר מקסימלי שמתאפשר),
תנורי צינור משמשים לעבודה עם צינורות או עם ראקטורים.
יש אותם בשלוש צורות:מאוזנים,מאונכים,משולבים-מאונך\מאוזן.

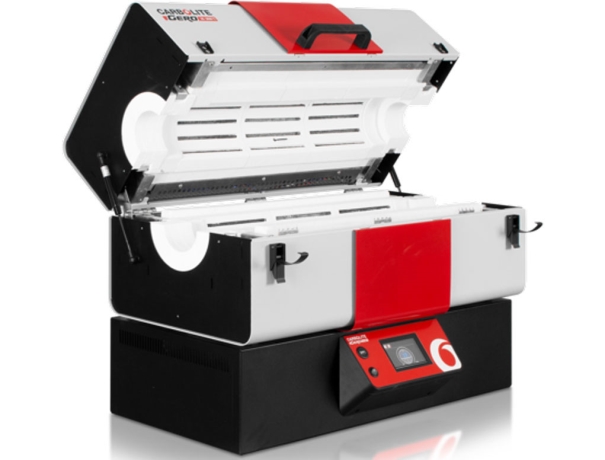

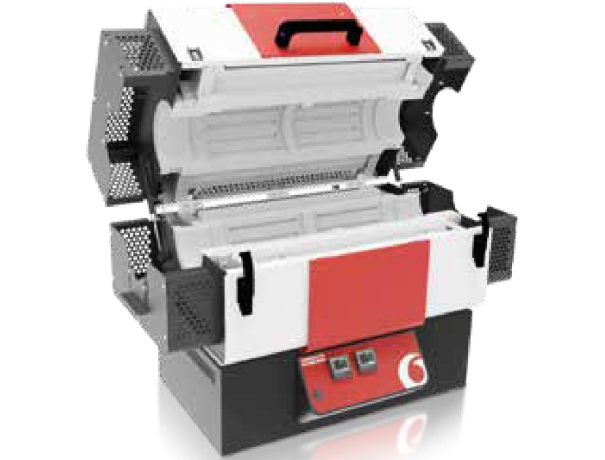

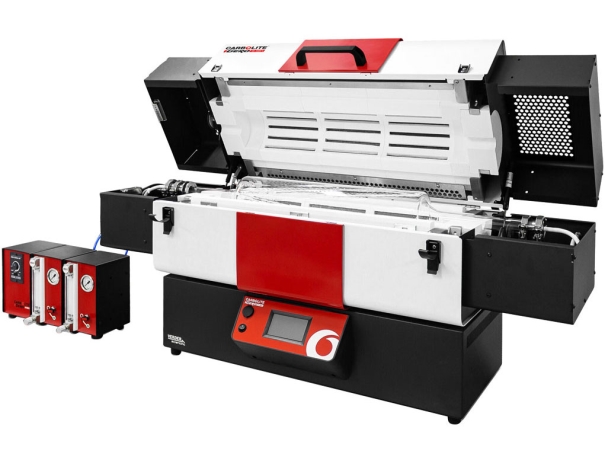

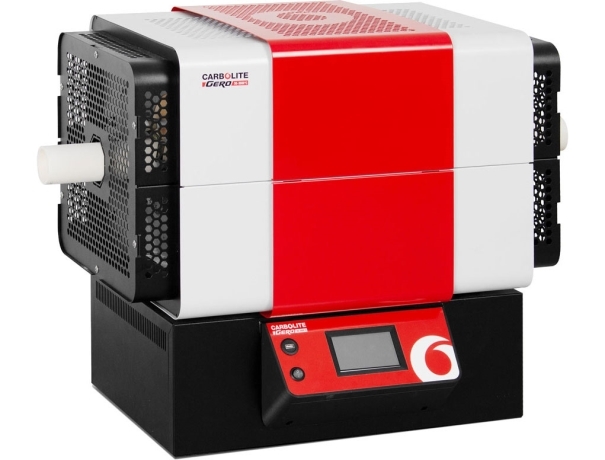

יש תנורים הנפתחים לשני חצאים SPLIT שמאפשרים הכנסה והוצאה נוחים של הצינור הפנימי או הראקטור.
סוג הצינור, קוטר ואורך צינור העבודה

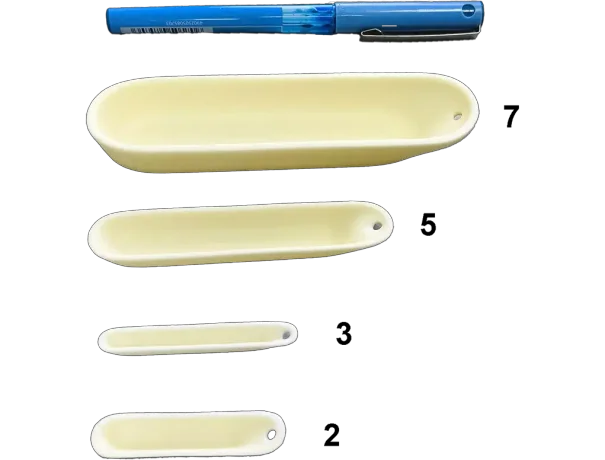

לתנור צינור יש צורך בצינור פנימי שלתוכו מוכנסות הדוגמאות,החלקים,הסירות או הכוריות עם החומרים.
בחירה נכונה של החומר ממנו עשוי הצינור,הקוטר,והאורך תאפשר נוחות עבודה ותוצאות טובות.
סוג הצינור-קוארץ,אלומינה,מתכת(בהמשך יש פירוט של הסוגים) תלוי מה דורש התהליך,וואקום,אווירה של גזים,
האם בתהליך יש חומרים תוקפניים שעלולים לפגוע בצינור.

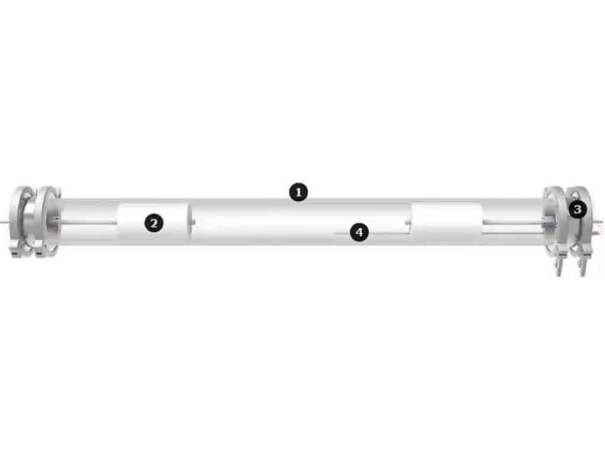

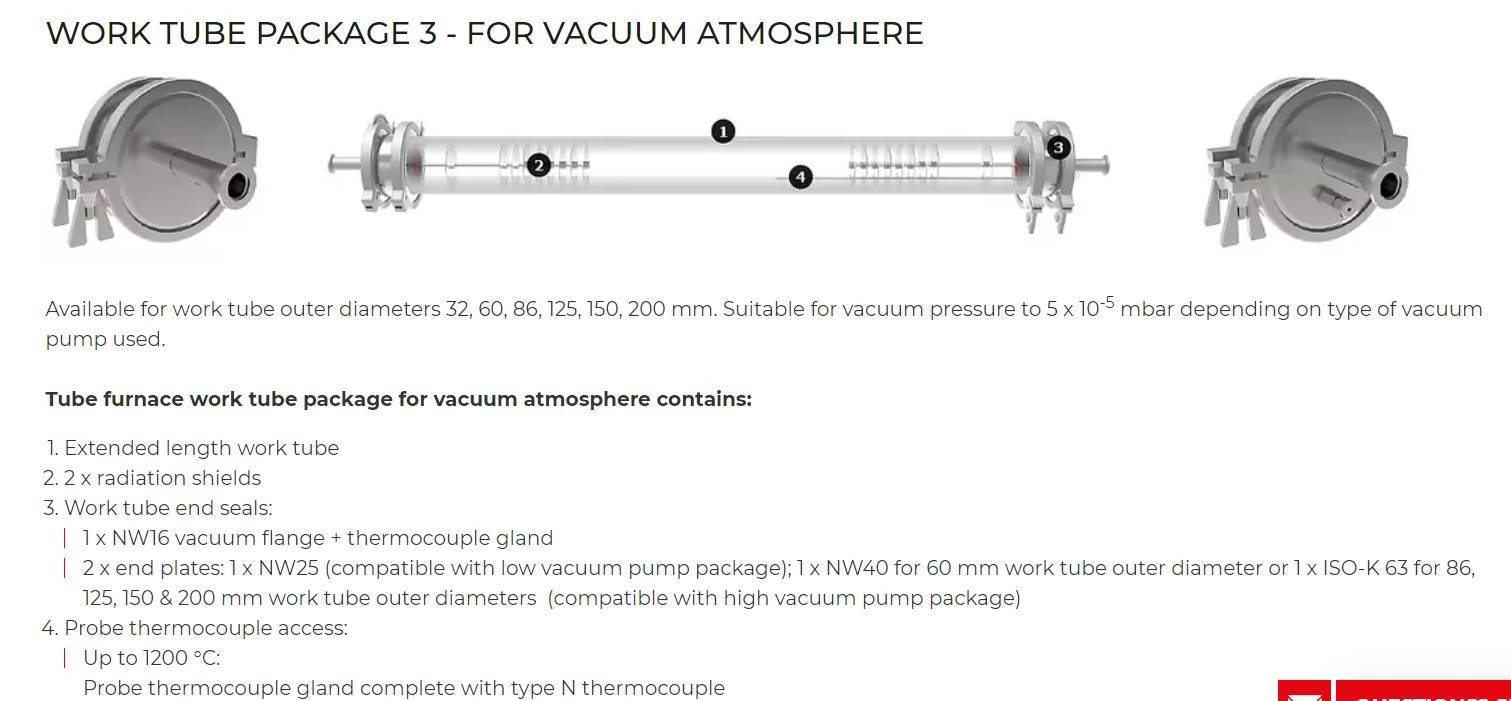

כאשר עובדים עם ואקום ויש צורך בפלאנג'ים יש צורך בצינור ארוך יותר מאורך התנור כדי לחבר את הפלנג'ים בקצוות ועל הצינור להיות ארוך מספיק

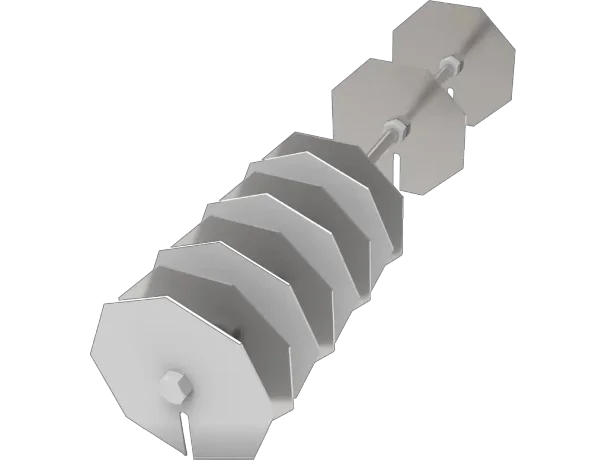

כדי לאפשר הכנסת מגיני קרינה לתוכו שימנעו בריחת חום בקצוות למנוע התכה של אטמי הפלנג'ים.
קוטר הצינור והאורך המחומם תלויים בגודל החלקים שמוכנסים לתוכו ובאורך החימום הדרוש.

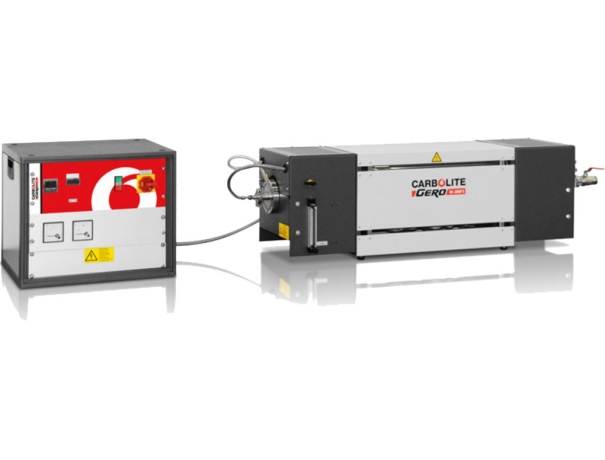

וואקום,אווירת גז
תנור צינור אידיאלי עבור תהליכים הדורשים וואקום ואווירת גז.
מגוון צינורות אטומים שמתאימים לתהליכים אלו.
פלנג'ים מקוררים-בטמפרטורות גבוהות של 1800 צלזיוס יש ודרושים פלנגים מקוררים.
סוג חיבורי הואקום (NW16,NW25,NW40).

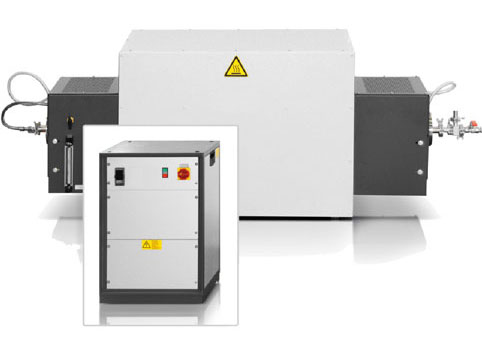

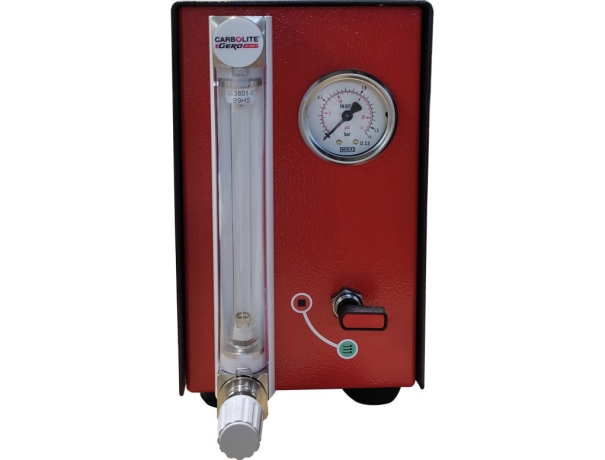

כניסת גז,ברזי גז ושעוני גז עם בקרה ידנית או אוטומטית תוך כדי תהליך ובתלות בטמפרטורות העבודה.
כניסת טרמוקופל למיפוי טמפרטורה,לבקרה מדוייקת על החלק שבתהליך.
משאבות וואקום כולל צנרת ואביזרים לקבלת מערכת מושלמת.
מערכת בקרת טמפרטורה
מגוון מערכות בקרה שמאפשרות בקרת טמפרטורה על התהליך,דיוק ויציבות טמפרטורה טובה,
חזרתיות טובה של הטמפרטורה-שכל תהליך יהיה זהה למשנהו,תהליך שמבצעים היום ובעוד חודשיים יהיו זהים.
-בקר ביטחון להגנת טמפרטורת יתר-חוג בקרה עצמאי שמנתק את התנור במקרה של עליית הטמפרטורה מעל טמפרטורה שהוגדרה מראש.
-פרוגרמר טמפרטורה המאפשר יצירת פרופילים של טמפרטורה-קביעת קצבי עלייה וירידה של הטמפרטורה לטמפרטורות היעד,עם קביעת זמני שהייה
בטמפרטורות היעד.יש לבחור מספר התוכניות הדרושות ומספר הסיגמנטים בכל תוכנית.
הפרוגרמרים הם של חברת EUROTHERM עם אלגוריתם חכם שבין היתר שאינו מאפשר בריחת הטמפרטורה בתנור מהתוכנית המבוקשת(פונקציית
HOLDBACK -קובעים מראש מה מספר המעלות שמותר לטמפרטורה בתנור לברוח מהטמפרטורה המבוקשת, מעבר לטווח זה התוכנית תעצור ותמתין לתנור שיגיע לטמפרטורה).
אפשרות ליציאת מגעים יבשים להפעלת ברזים לאספקת גז תוך כדי תהליך.
-תקשורת למחשב להפעלה ולקריאת הטמפרטורה.
-מערכת בקרה חכמה עם אוגר נתונים לרישום הטמפרטורה תוך כדי תהליך.
-בתנורי 3 אזורים ניתן לבחור בין בקרה עצמאית של כל אזור לבין בקרה ראשית עם שני אזורי קצוות (אזורי הקצוות ניתנים לכיוון ביחס לבקרה הראשית של פלוס מינוס מעלות)
בחירת בקרת טמפרטורה לתנורי צינור
תנור צינור מגיע עם בקר טמפרטורה דיגיטלי עם בקרת PID
בקרת PID להבדיל מתרמוסטט פשוט מונעת OVERSHOOT של הטמפרטורה בתנור מהטמפרטורה המבוקשת,
ככל שבקר הטמפרטורה עם אלגוריתם חזק יותר,דיוק ויציבות הטמפרטורה וגם החזרתיות של הטמפרטורה טובים יותר.
אפשרויות נוספות
בקר ביטחון להגנת טמפרטורת יתר-חוג בקרה עצמאי נוסף שאינו קשור לחוג הבקרה הראשי,שמנתק את החימום
במקרה של חריגת טמפרטורה מסף שקובע המפעיל בבקר הביטחון,חשוב מאד בתהליכים ארוכים שהתנור עובד בלילות וסופי שבוע ללא השגחה,
או תהליכים של חומרים חשובים או יקרים שמוכנסים לתנור.
קביעת קצב חימום-כאשר רוצים להאט את קצב עליית הטמפרטורה בתנור לטמפרטורה המבוקשת ולקבוע אותו לערך.
טיימר-רוצים לכבות את התנור זמן מוגדר לאחר ההגעה לטמפרטורה המבוקשת.
פרוגרמר לקביעת פרופיל טמפרטורה-בתהליכים של טיפולים טרמיים ניתן להוסיף פרוגרמר טמפרטורה של תוכנית אחת או יותר(עד 500 תוכניות עם אפשרות של שרשור תוכניות)
המאפשר לתכנת מספר קצבי עליית\ירידת טמפרטורה ומספר טמפרטורות יעד (8 סיגמנטים,16 סיגמנטים או יותר).
תקשורת למחשב-מאפשר לקבוע טמפרטורות דרך המחשב ומאפקר לקרוא את הטמפרטורה המדדת במחשב.
רשם טמפרטורה-לביצוע מיפוי אחידות של הטמפרטורה בתנור במספר נקודות.
אוגר טמפרטורה-לביצוע מיפוי אחידות של הטמפרטורה בתנור במספר נקודות.
פיקודים להפעלת ברזים סולנואידיים להזרמת גז לתוך התנור בתלות בטמפרטורה.
פיקוד אתרעת חריגת טמפרטורה למערכת מרכזית-יציאת מגע יבש.

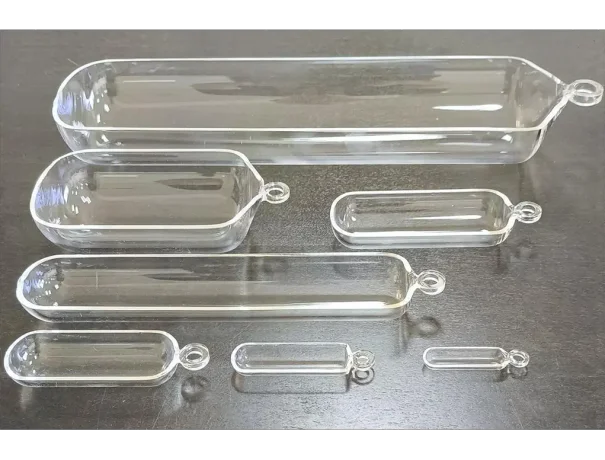

אביזרים לתנורי צינור:

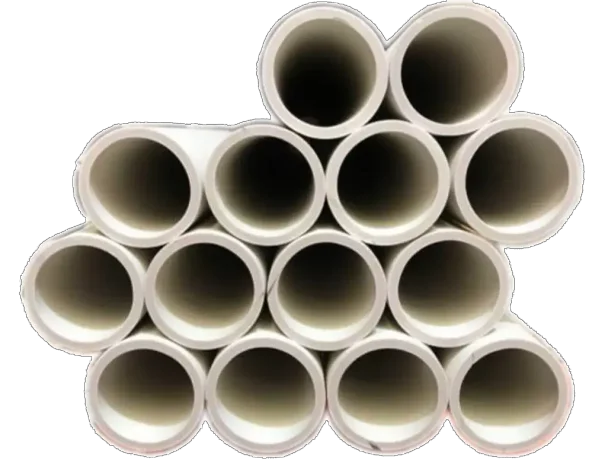

צינורות:
- קוארץ -מתאים עד 1150 מעלות צלזיוס(במאונך עד 1200 צלזיוס)בעל עמידות מעולה לשוק טרמי ואטום לגזים וואקום.
בטמפרטורות גבוהות אינו עמיד למתקפות כימיות.
- אלומינה-IAP -מתאים עד 1450 מעלות צלזיוס(במאונך עד 1500 צלזיוס)תחת ווקום עמיד עד 1350 צלזיוס,
בעל עמידות טובה מאד בשוק טרמי, אטום לגזים וואקום.עמיד במתקפות כימיות למעט פלורין,עמיד באוירת סולפור ופחם.
-אלומינה -סילמנטין 60% Al203-מתאים עד 1500 מעלות צלזיוס(במאונך עד 1600 צלזיוס),
עמידות טובה בשוק טרמי,אינו אטום לגזים וואקום,
עמיד בהתקפה כימית אך לא יהיה אטום ותהיה זליגה.אינו מתאים לעבודה בואקום.
-אלומינה אלסינט RCA 99/8% Al203 מתאים עד 1800 מעלות צלזיוס(במאונך עד 1900 צלזיוס),בואקום הטמפרטורה המקסימלית יורדת,תלוי בעומק הואקום עד 1500 צלזיוס בלבד.
הצינור בעל עמידות טובה בשוק טרמי,אטום לגזים וואקום ועמיד בהתקפה כימית למעט פלורין.
-אינקונל-NiCr alloy עמיד עד 1100 מעלות צלזיוס,תחת ואקום עד 750 צלזיוס,אטום לגזים וואקום.
-מתכת SS314-מתאים לעבודה עד 1100 מעלות צלזיוס,תחת ואקום עד 600 צלזיוס בלבד,אטום,בעל עמידות מעולה בשוק טרמי,אינו מתחמצן.
APM-Advanced Powder Metallurgy FeCral עמיד עד 1300 צלזיוס(במאונך עד 1350 צלזיוס) תחת ואקום עד 1200 צלזיוס,
אטום לגזים וואקום,עמיד מפני התחמצנות,

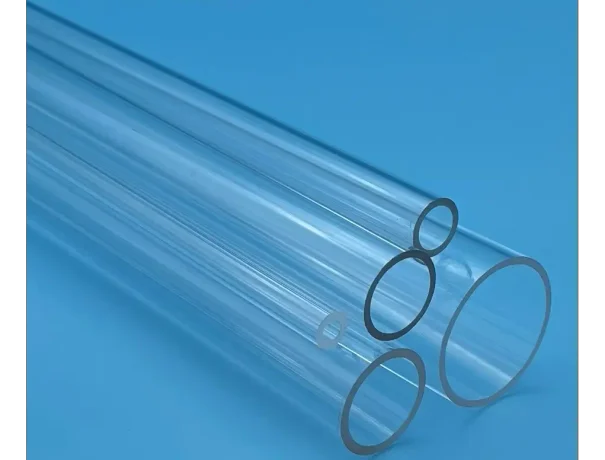

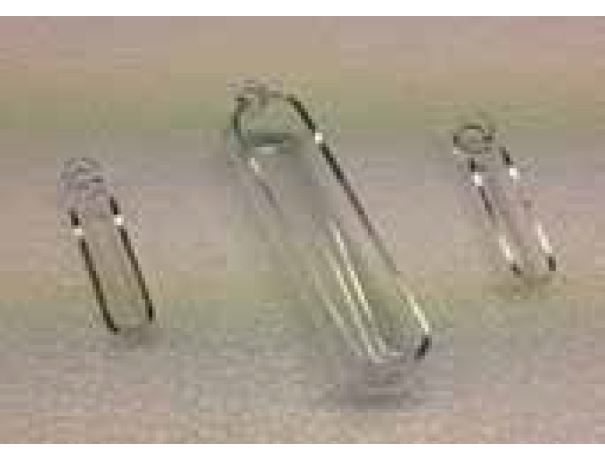

צינורות קווארץ
-מגוון רחב של צינורות קווארץ בקטרים של:
32מ"מ,60מ"מ,86מ"מ,125מ"מ,200מ"מ.
במגוון אורכים עד 2000מ"מ.
-עמידות טמפרטורה עד 1100 צלזיוס,
עמידות מעולה בשוקים תרמיים,
אטימות מעולה מתאים לעבודה בוואקום.
-עמידות כימית בד"כ טובה,בטמפרטורות גבוהות
נוצרת ראקציה בין הקוארץ לסודיום,קרבונאטס,מתכות,הלידס.

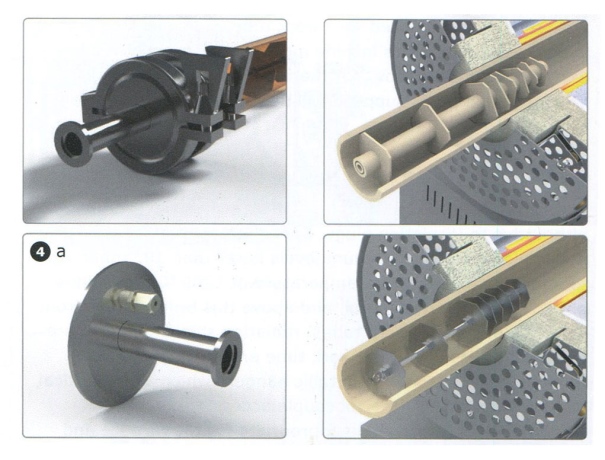

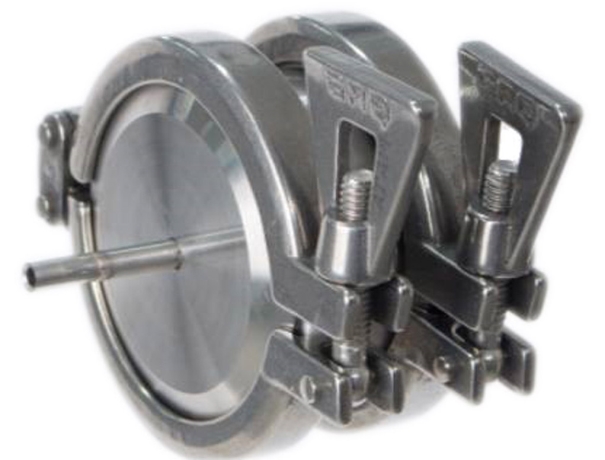

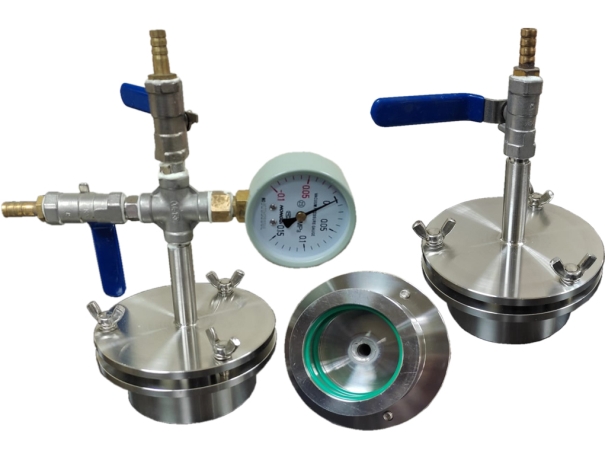

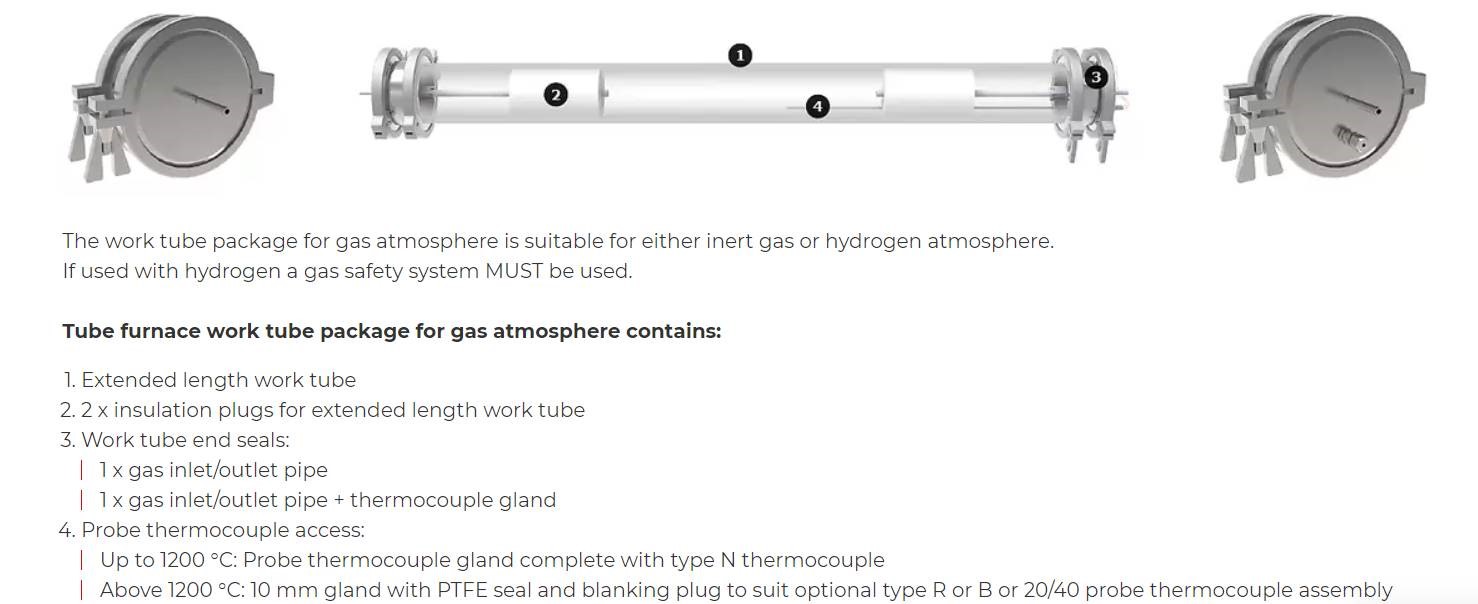

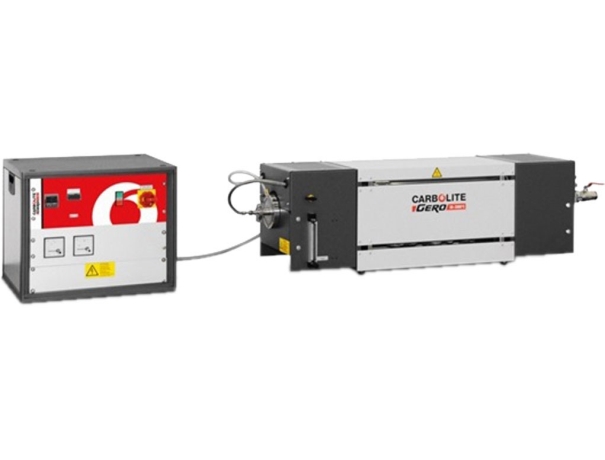

-פלאנג'ים במגוון קטרים לצינורות עם מגוון חיבורים:
-חיבור לצנרת ואקום .
-חיבור לכניסת גז אינרטי.כולל שעוני גז וברזים לפתיחה וסגירה אוטומטיים של הגזים כפונקציה של התהליך ובתלות בטמפרטורה.(מופעלים על ידי מערכת הבקרה)
-חיבור לכניסה לטרמוקופל-כדי לבדוק את הטמפרטורה של החלק או לבצע בדיקת אחידות טמפרטורה לאורך הצינור.

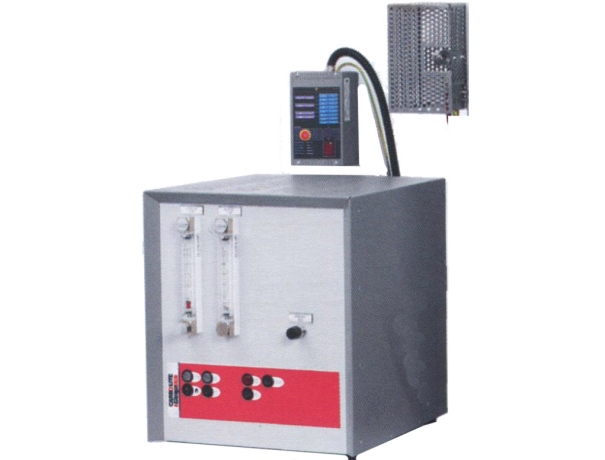

-חיבור לגז מימן עם מערכת הגנה נגד פיצוץ.
-מגיני קרינה להגנה על אטמי הפלנג'ים.
משאבת ואקום מכל הסוגים.

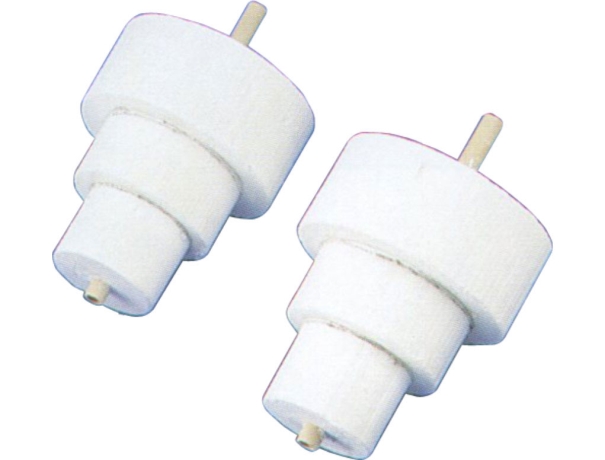

פקקים לצינורות עם ובלי כניסת גז.(אינם אטומים לגזים וואקום)

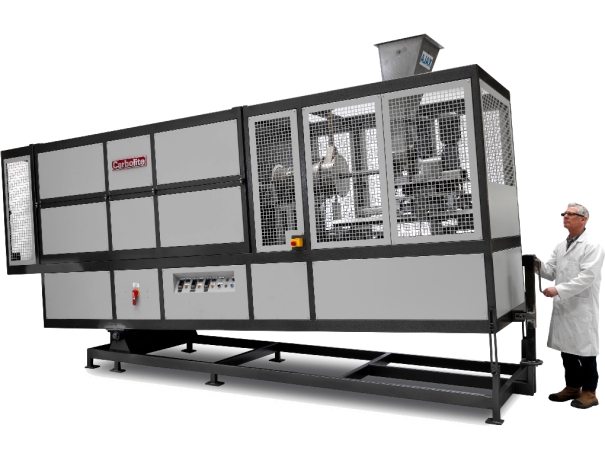

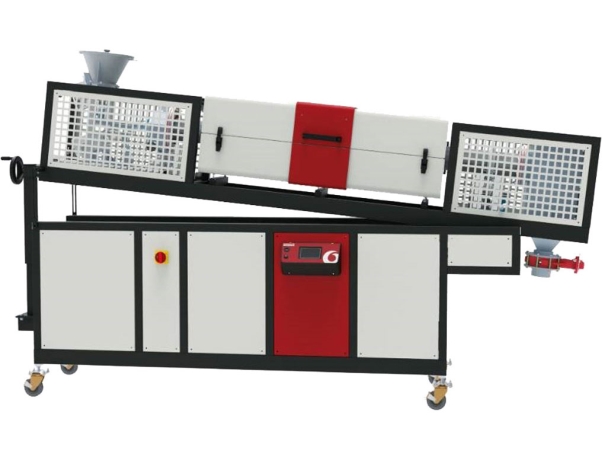

תנורי צינור בהתאמה אישית
אמ.אר.סי מספקת תנור צינור בהתאמה אישית על פי דרישת הלקוח
