ניטור רציף של גז מימן בתחנות טעינת סוללות עופרת-חומצה.

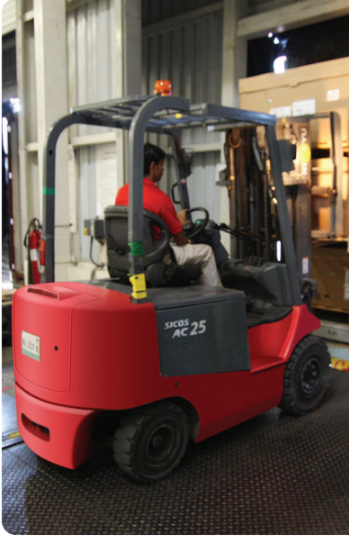

ציוד המופעל באמצעות סוללות עופרת-חומצה, כגון מלגזות המשמשות במחסן, מכיל בנקי סוללות כבדים שנמצאים לעיתים קרובות בעמדת טעינה פנימית בה ניתן להטעין מכונות רבות בו-זמנית.
מרבית הסוללות, כולל סוללות עופרת-חומצה, מייצרות גז מימן דליק כחלק מתהליך הטעינה הרגיל. כמות המימן שנוצרת משתנה בהתאם לגודל ולמספר הסוללות ויכולה לגדול עם טעינת יתר,
חום מוגזם וגורמים נוספים. ככל שמצטברת רמת המימן, הסיכון לשריפה ולפיצוץ עולה ומהווה דאגת בטיחות חמורה.
הדרך הטובה ביותר לנטר רמות מימן היא באמצעות גלאי גז המותקן באופן קבוע באזור טעינת הסוללות.
קריאות רמות הגז יכולות לשמש להתרעות, להפעיל את מערכת האוורור ולקרוא לתגובה חירומית.
הבקר העצמאי cGas-SC של Critical Environment Technologies עם ESH-A עם חיישן מימן מציע את התכונות והפונקציונליות להבטחת סביבה בטוחה ולא נפיצה.

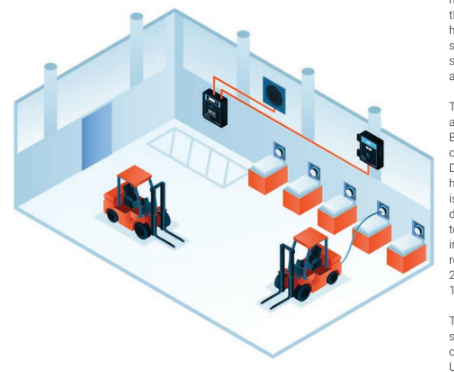

תחנות טעינת סוללות משתנות בגודלן, בפריסתן ובהגדרתן. על מנת להבטיח סביבה עבודה בטוחה יש להתקין מערכת זיהוי גז קבועה באופן הבא:
חיישן מימן קטליטי מרוחק מסוג ESH-A-CH2-100 בעל טווח גילוי של 0-100% LEL יספק כיסוי של 465 מ"ר / 5,000 רגל רבוע, ברדיוס של 12 מ' / 40 רגל.
החיישן המרוחק צריך להיות מותקן על או קרוב לתקרה מעל אזור טעינת הסוללות, היכן שגז המימן יתרכז. יש לשים לב לוודא שהחיישן אינו קרוב למאווררי אוורור ואוויר הנע במהירות.
ה-ESH-A ישדר באופן רציף אות אנלוגי של 4-20 mA לבקר cGas-SC אשר יציג את קריאות רמות הגז המתאימות. את ה-cGas-SC עם צלצול צדי,
יש למקם בגובה מתאים לצפייה כך שהצג יהיה קל לקריאה. החיווט בין המכשירים צריך להיות בעל 4 מוליכים, 16 עד 18 גייג', חוטי, עם מגן, ומותקן בתעלת חיווט.
המרחק בין ה-cGas-SC וה-ESH-A צריך להיות לא יותר מ-61 מ' / 200 רגל.
לבקר cGas-SC יש שלוש נקודות הגדרת אזעקה לגז ושני ממסרי מגע יבש מדורגים 5A @ 240 VAC. רמות האזעקה 1, 2 ו-3 עשויות להיקרא גם נמוכה, בינונית וגבוהה. בהתאם ליישום,
ניתן להשתמש בשלוש הרמות או רק בנמוכה ובגבוהה. הנורות הקדמיות על החזית של המארז יידלקו באדום לפי סדר מ-LED 1 עד 3,
בהתאמה לרמת האזעקה. אם המכשיר נכנס לאזעקה נמוכה, LED 1 יהפוך לאדום וממסר 1 יופעל, מה שיפעיל את מאווררי הפליטה כדי לפנות את האזור מהגז ולהוריד את ריכוז הגז לרמה מקובלת.
אם מערכת האוורור אינה מספקת או תקולה ורמת המימן מגיעה לנקודת ההגדרה השלישית, המערכת תיכנס לאזעקה גבוהה.
כל שלושת הנורות האדומות יידלקו, הממסר השני יפעיל את הצופר הפנימי ואת הסטורבה הצדית (אם מותקנת) וכל הצופרים והאורות המחוברים ל-cGas-SC ידלקו.
ניתן להזמין את ה-cGas-SC עם שני פלטים של 4-20 mA (אופציה -2AO) שיכולים לשמש לשליטה על VFD ו/או לממשק עם מערכת אוטומציה לבניין (BAS) שתפעיל אזעקות ונהלי בטיחות אחרים כנדרש.
ה-cGas-SC מגיע כסטנדרט עם אזעקה פנימית נשמעת ויש אפשרות להזמין צופר רם במיוחד שיותקן בעת הרכישה.
אם מופעל, ניתן להשתמש בכפתור OK להשתקה זמנית של הצופרים הפנימיים והמרוחקים (ברירת המחדל היא 2 דקות) ולנטרל ממסרים במצב נעול.
ה-cGas-SC וה-ESH-A מגיעים במארז אטום למים / אבק עם ציפוי נחושת להפחתת הפרעות RF. מערכת הקבע של cGas-SC ו-ESH-A מותקנת מראש, מתוכנתת, מכויילת ונבדקת לפני המשלוח מהמפעל. היא מוכנה להתקנה עם ההגעה ופועלת לאחר זמן ההתחממות.
