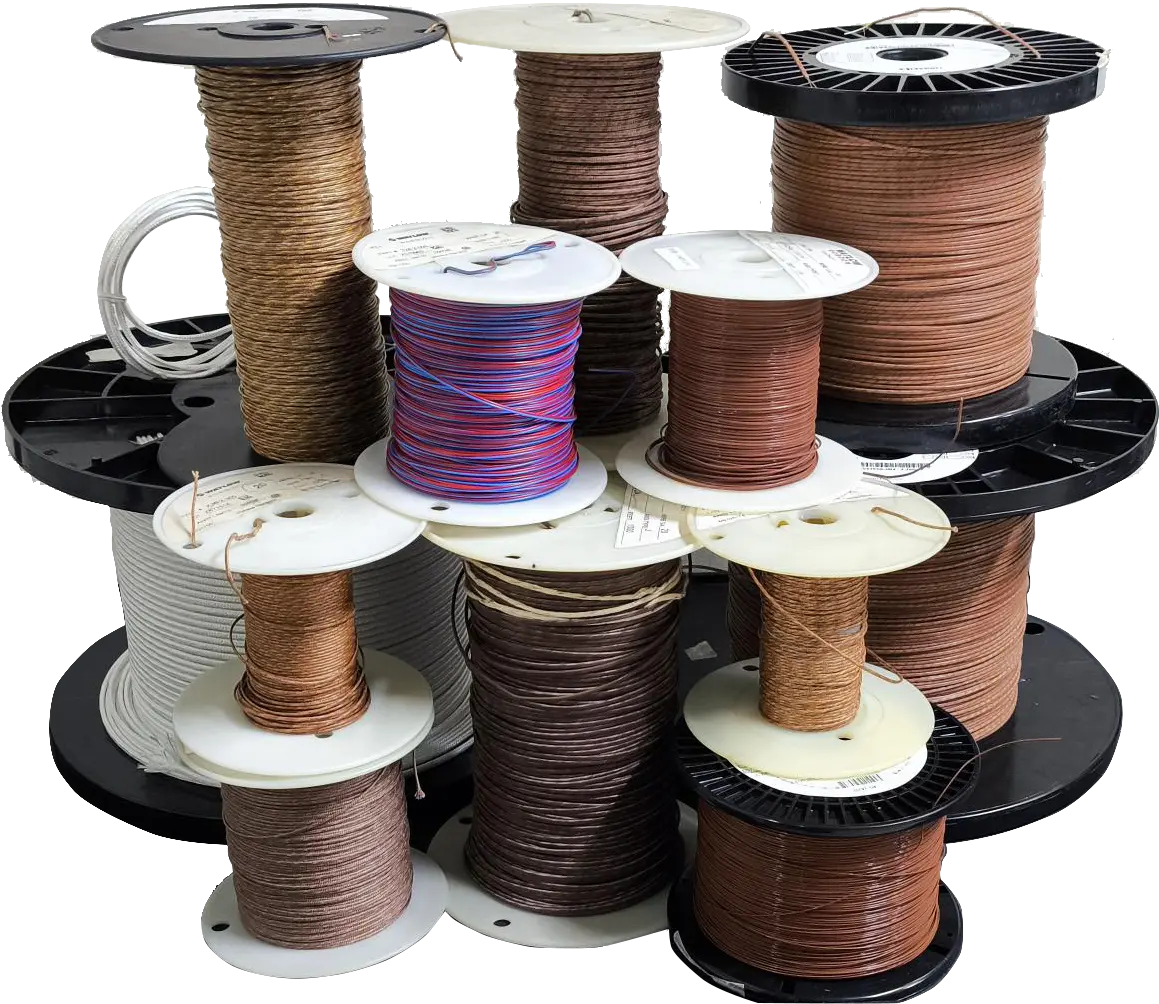

חוטי טרמוקפל /מחברי טרמוקפל מבית אמ.אר.סי. נקרא גם צמד תרמי
חוטי טרמוקופל הן שתי מתכות שונות מבודדות שכאשר נרתך אותן(הקצה החם) יתנו מתח במיקרוולט בקצה הלא מרותך(הקצה הקר)
שהוא פונקצייה של הטמפרטורה,ככל שהטמפרטורה תעלה המתח יעלה(לא לינארי),מד הטמפרטורה מתרגם את המתח לקריאת טמפרטורה.
-ככל שהחוטים של הטרמוקופל דקים יותר תגובת הטמפרטורה מהירה יותר וניתן לאבחן שינויים בטמפרטורה בצורה מהירה.
ככל שהחוטים דקים יותר הם נוטים להיקרע ולהתכלות בקלות.
יש שלושה בידודי טמפרטורה נפוצים:טפלון(עמיד עד 260צלזיוס),סיבי זכוכית(עמיד עד 500 צלזיוס אך נוטה להתפורר ופגיע מלחות וכימיקלים) ו-PVC עמיד עד 95 צלזיוס.

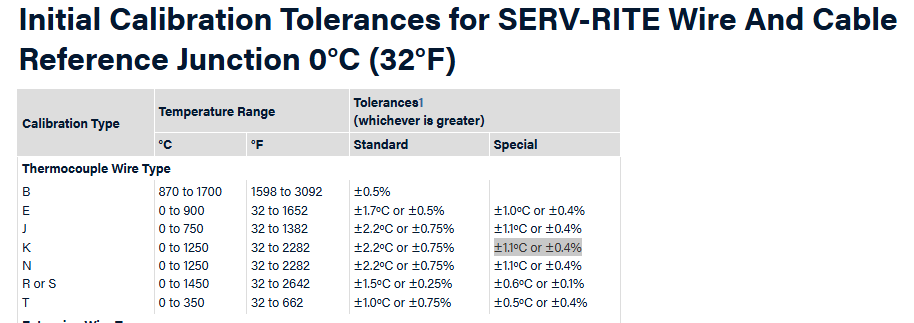

-טרמוקופל מסוג T הוא בעל הרגישות והדיוק האבסולוטיים הטובים ביותר של 0.5+- צלזיוס,סוג K מכסה את טווח הטמפרטורה
הרחב ביותר והדיוק האבסולוטי שלו 1.5+- צלזיוס,בדרך כלל הדיוק האבסולוטי פחות חשוב ויותר חשובה היכולת לאבחן ולמדוד שינויים בטמפרטורה.
-ישנם דרגות זיוק שונות,דרגת הדיוק הגבוהה ביותר שדרושה לתחום התעופה,הרפואה,המזון היא SPECAIL LIMIT OF ERROR
Type K כרום\אלומל- מתאים לתהליכי עבודה הנפוצים ביותר.לטמפרטורת עבודה 1270 + 200°C -
Type T נחושת\קונסטנטן -לטווח טמפרטורת עבודה 350 + 200°C - מאד רגיש ומדייק
Type J ברזל\קונסטנטן- לטווח טמפרטורת עבודה 750 + 40°C - (חוט הברזל נוטה לקבל חלודה).

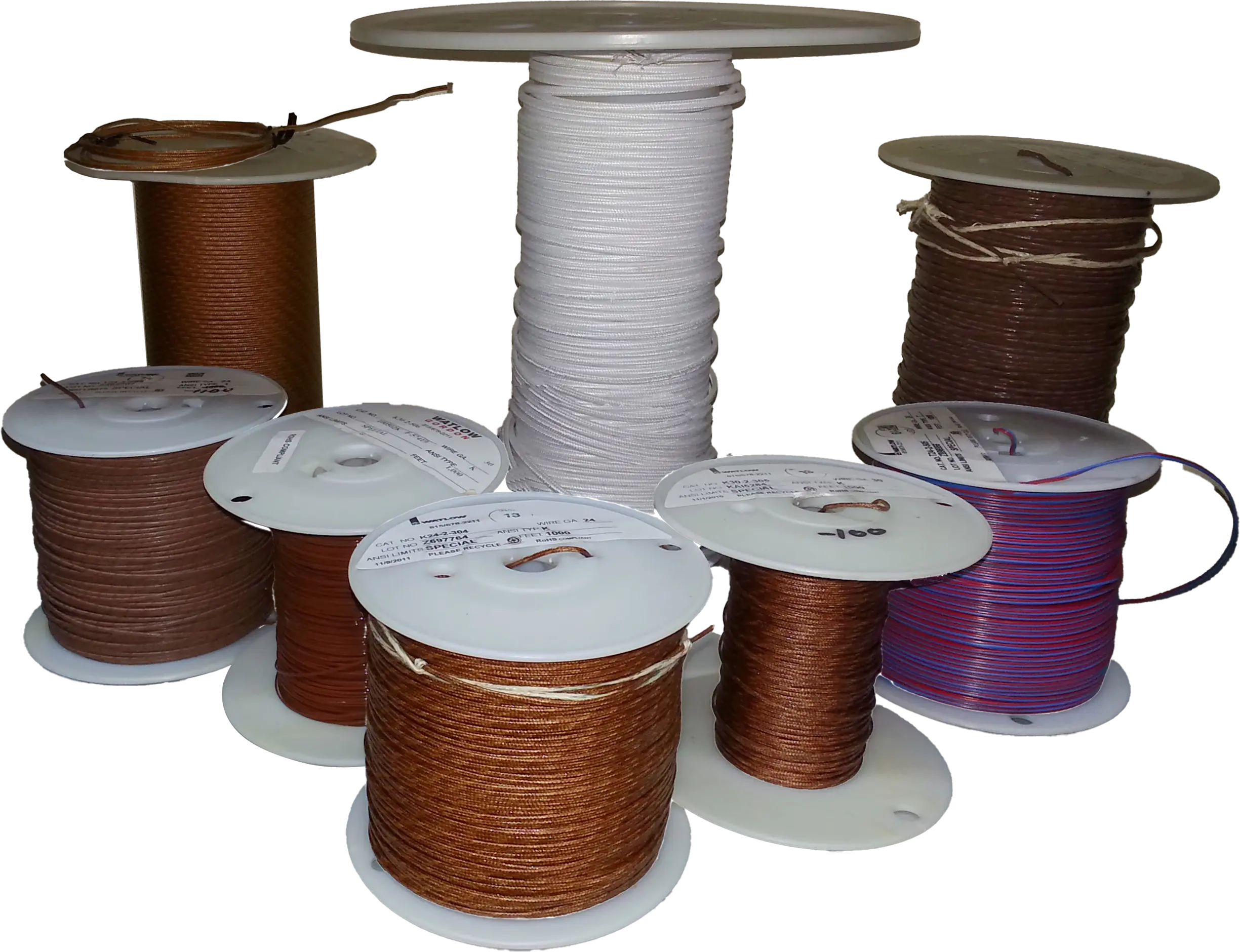

חוטי טרמוקופל גמישים
חוטי טרמוקופל גמישים באורכים שונים ובעוביים של 24 גייג' ושל 30 גייג' בעיקר מסוג K וסוג T שימושיים מאד במגוון רחב של מדידות:
-וולידציות(בדיקת אחידות טמפרטורה) של תנורים,אינקובטורים,תאי סביבה,מקררים ופריזרים.
-בדיקת טמפרטורה של רכיבים אלקטרוניים.
-בדיקות טמפרטורה של גוף האדם(טרמוקופלים מסוג (T
-מדידת טמפרטורה בתעשיית הרכב.
-מדידת טמפרטורה של מוצרים רפואיים.
-מדידת טמפרטורה של יציקות בטון.
בדרך כלל משתמשים בחוטים בעובי של 24 גייג' שהם גמישים ורב שימושיים,במקרים של חלקים קטנים משתמשים
בחוטים דקים יותר של 30 גייג',את הקצה החם(נקודת הריתוך מדביקים לרכיב)
מה נלקח בחשבון בבחירת טרמוקפל
מכיוון שתרמוקפלים מודדים בטווחי טמפרטורה רחבים הם יכולים להיות מחוספסים יחסית, תרמוקפלים משמשים לעתים קרובות בתעשייה.אלה הקרטריונים לבחירה:
- טווח טמפרטורה
-עמידות כימית
- עמידות בפני שחיקה ורעידות
-דרישות התקנה
יישומים
ניתן להשיג טרמוקפל שיתאים כמעט לכל יישום. ניתן לגרום להם להיות חזקים, להגיב במהירות ולמדוד טווח טמפרטורות רחב מאוד.
יש צורך במדידות טמפרטורה מדויקות ביישומים רפואיים, במחקרי חומרים במעבדות, במחקרי רכיבים חשמליים / אלקטרוניים, במחקרי ביולוגיה, במחקרים גיאולוגיים ובמכשירים חשמליים תרמיים.
